Fluke — PVA-1500T2
Comprobación Eléctrica / Herramientas de Energía Solar

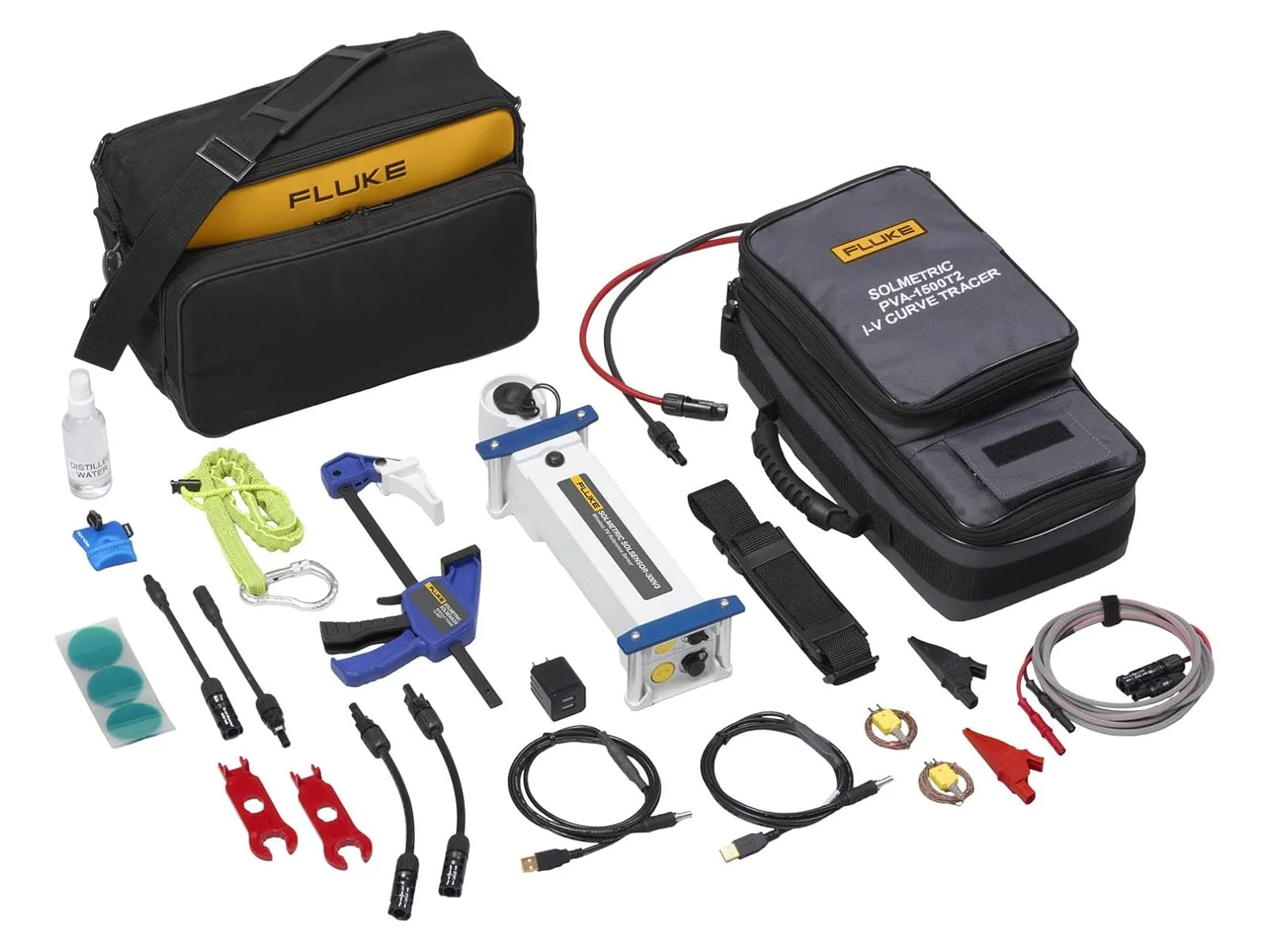

Fluke PVA-1500T2 Analizador fotovoltaico Solmetric, trazador de curvas I-V
El Fluke PVA-1500T2 es un kit de trazado de curvas I-V para evaluar el estado y el rendimiento de módulos y arreglos fotovoltaicos de hasta 1500 V, en puesta en marcha, operación, mantenimiento y búsqueda de fallas. Mide la curva I-V de una cadena o módulo con carga capacitiva, con 100 o 500 puntos seleccionables, y genera la curva P-V, Isc, Voc, Imp, Vmp, Pmax, factor de llenado y factor de rendimiento. Se maneja de forma inalámbrica desde una tablet o notebook, y el sensor SolSensor aporta irradiancia, temperatura del módulo e inclinación para calcular la curva esperada. El software automatiza la gestión, el análisis y los informes de los datos.
20 V a 1500 V CC
Rango de tensión (Voc)
0 a 30 A CC (módulos < 19 % de eficiencia); 0 a 10 A CC (≥ 19 %)
Corriente máxima (Isc)
±(0,5 % ± 0,25 V)
Exactitud de tensión
Cotización y disponibilidad directa con nuestro equipo técnico. Respuesta el mismo día hábil.
Hoja de datos
Especificaciones técnicas
12 parámetros
- Rango de tensión (Voc)
- 20 V a 1500 V CC
- Corriente máxima (Isc)
- 0 a 30 A CC (módulos < 19 % de eficiencia); 0 a 10 A CC (≥ 19 %)
- Exactitud de tensión
- ±(0,5 % ± 0,25 V)
- Exactitud de corriente
- ±(0,5 % ± 0,04 A)
- Puntos de la curva I-V
- 100 o 500 (seleccionable)
- Velocidad de medida
- Hasta 400 barridos/h; menos de 9 s entre barridos
- Categoría de seguridad
- CAT III 1500 V
- Conector fotovoltaico
- Stäubli MC4-EVO2
- Irradiancia (SolSensor)
- 100 W/m² a 1500 W/m²; alcance inalámbrico 100 m
- Batería
- Aprox. 8 h de autonomía; carga en 6 h
- Temperatura de operación
- 0 °C a 45 °C
- Peso
- 6,6 kg
Especificaciones de referencia. Confirmá el detalle técnico definitivo al momento de la cotización.
