Mitutoyo Serie 103 Micrómetro externo analógico, graduación 0,01 mm — Metrología Mitutoyo

Fig. 01 / 01

Mitutoyo — Serie 103

Metrología Mitutoyo / Micrómetros Externos Analógicos

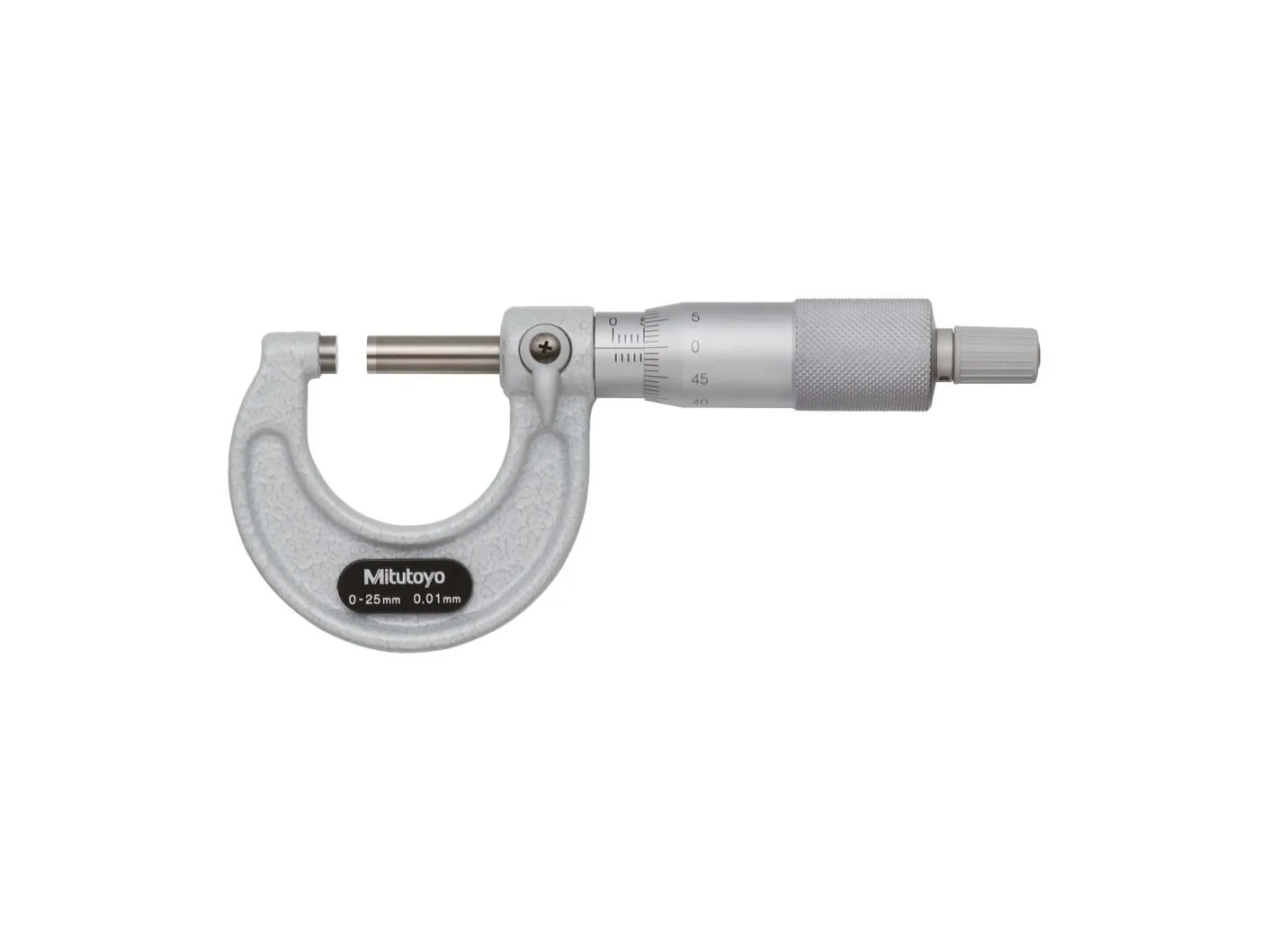

Mitutoyo Serie 103 Micrómetro externo analógico, graduación 0,01 mm

Mitutoyo

La Serie 103 es la línea de micrómetros externos analógicos estándar de Mitutoyo, con lectura en el tambor y el manguito y graduación de 0,01 mm, para medir dimensiones externas de piezas mecanizadas. Las caras de medición son de metal duro con acabado micro-lap y el trinquete aplica una fuerza de medición constante de 5 a 10 N, para lecturas repetibles entre operadores. Al ser totalmente mecánicos no dependen de pila ni de electrónica. El error máximo permitido va de ±2 μm en los rangos más chicos a ±5 μm en los de hasta 300 mm; cada micrómetro incluye estuche, llave y certificado de inspección.

0,01 mm

Graduación

0 a 25 mm hasta 275 a 300 mm, en tramos de 25 mm

Rangos de medición

±2 μm (hasta 75 mm) a ±5 μm (225 a 300 mm)

Error máximo permitido

Variantes de la línea

Disponible en rangos de 25 mm, desde 0-25 hasta 275-300 mm

Consultá por otras medidas
Consultar por WhatsApp

Cotización y disponibilidad directa con nuestro equipo técnico. Respuesta el mismo día hábil.

Hoja de datos

Especificaciones técnicas

09 parámetros

Graduación
0,01 mm
Rangos de medición
0 a 25 mm hasta 275 a 300 mm, en tramos de 25 mm
Error máximo permitido
±2 μm (hasta 75 mm) a ±5 μm (225 a 300 mm)
Caras de medición
Metal duro, acabado micro-lap
Paso del husillo
0,5 mm
Fuerza de medición
5 a 10 N (trinquete)
Planitud de las caras
0,6 μm (modelo 0 a 25 mm)
Paralelismo
2 a 3 μm (modelo 0 a 25 mm)
Alimentación
No requiere (mecánico)

Especificaciones de referencia. Confirmá el detalle técnico definitivo al momento de la cotización.
